TOTO 定量止水栓 TMF47AN 定量止水ユニット交換

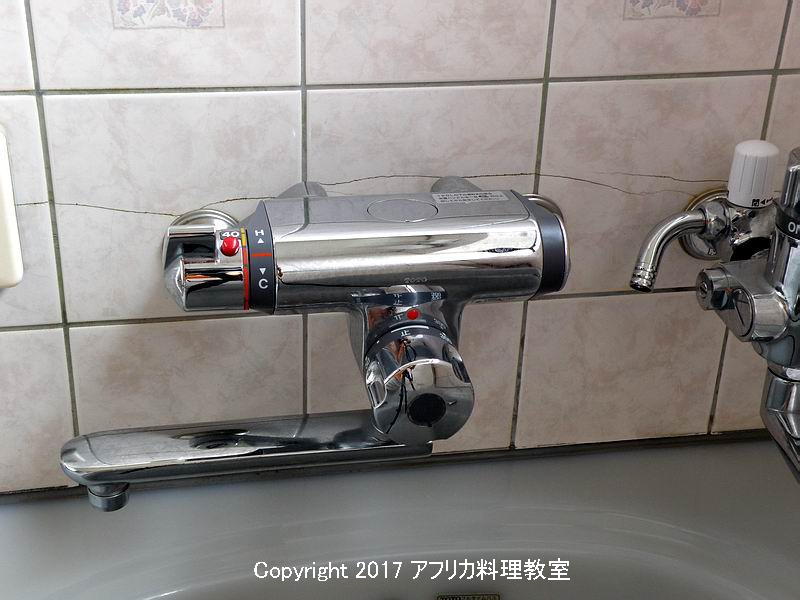

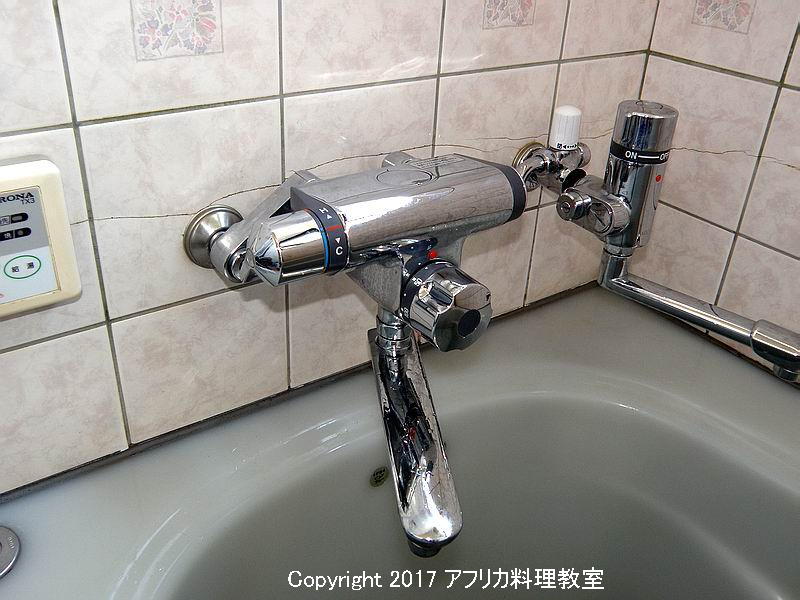

TOTO 定量止水栓 TMF47AN 4年使ったら、 自動で止水できなくなりました。 |
| TOTO 定量止水栓 TMF47AN 修理 2017.7.7 |
|
TOTO 定量止水栓 TMF47AN 4年ぐらい使っていたのだけど、ハンドルを回しても感触が悪く、バルブは開いて給水はできるが自動で止水出来なくなった。 |
|
交換用の補修部品が用意されてます。TH535-2RR 定価は税込み4860円です。 楽天やMonotaroで買うと3985円送料込 |
|

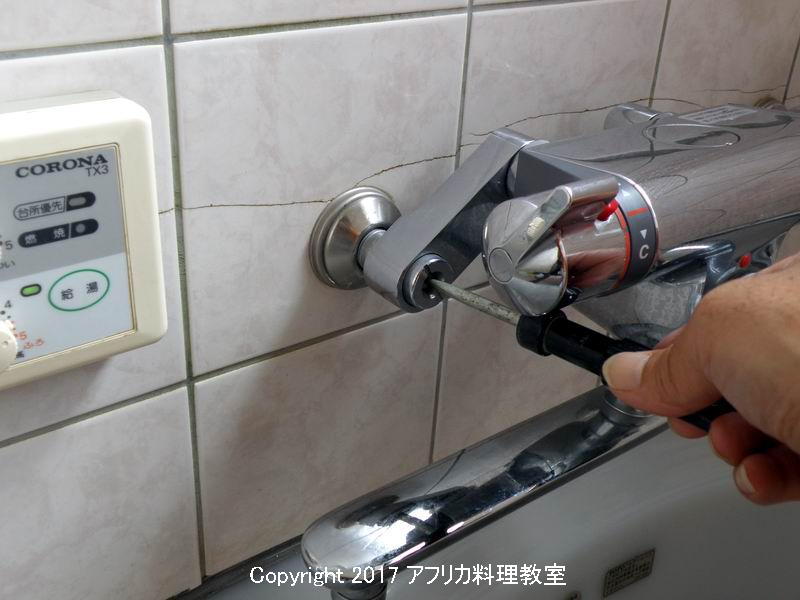

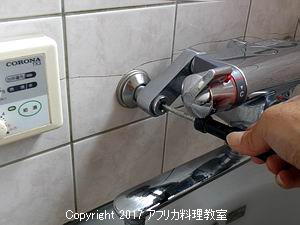

交換の準備をします マイナスドライバーで、止水栓（湯側、水側の２ヵ所）を閉めます。 |
|

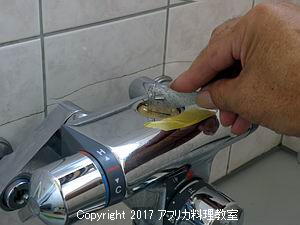

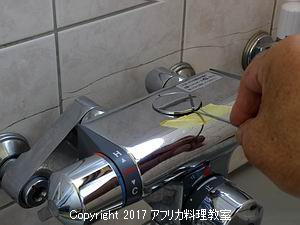

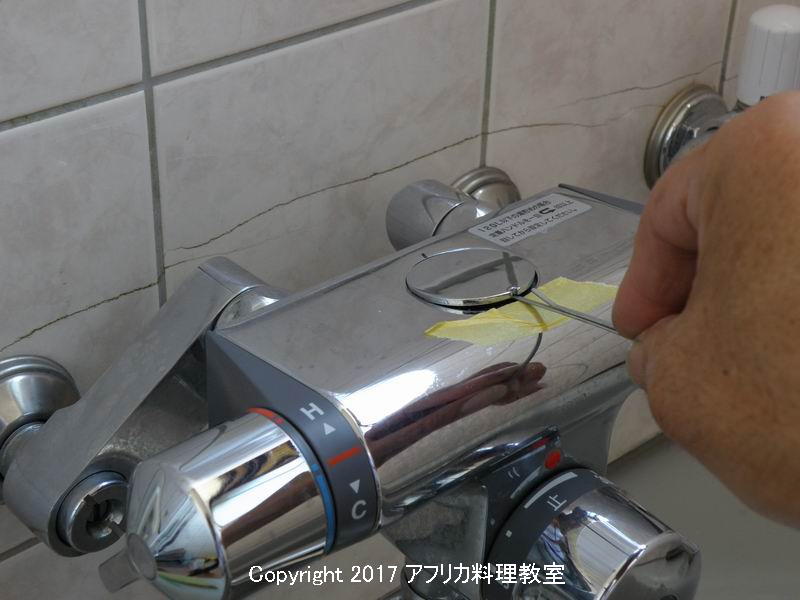

カバーをヘアピン等でこじって外します。 |
|

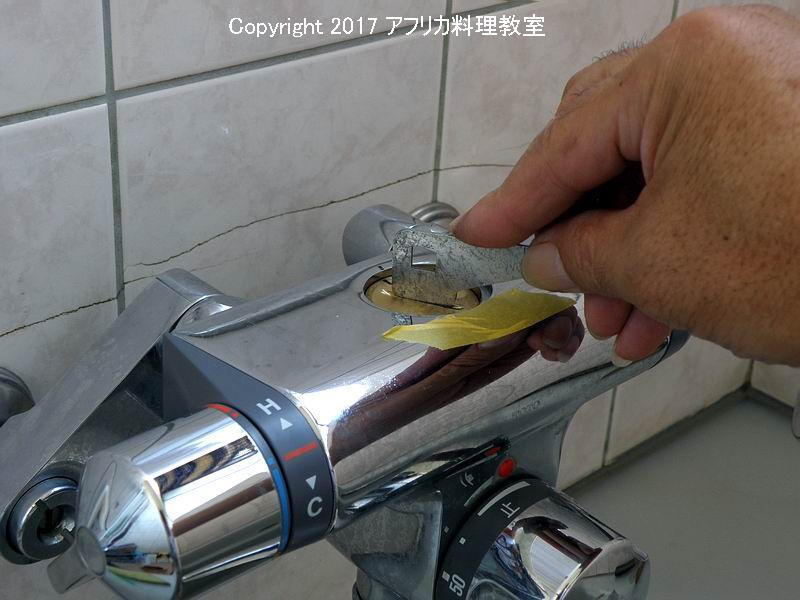

次に、バルブカバーを緩めるのですが、ここにも困らせる種が蒔かれており、締め付け工具や、それをモンキーで挟んで回しても緩まないようなオーバートルクで固く締まっており、簡単には緩みません。 |
|

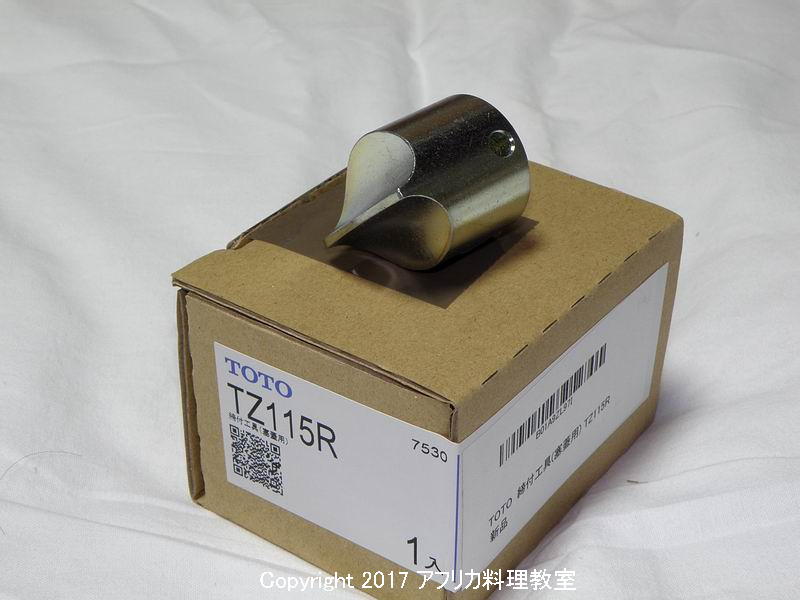

工具を自作しようと思ったけど、手っ取り早く専用工具TZ115R （定価 税込み9018円）を買いました。 Amazonで5550円 9.5sqのドライブ穴がついた、大きなマイナスビットです。 外径28、ベラ厚みは中央部は1.6、ふちは2.0です。 なんでこんなもんが9000円もするのか。ここもTOTOがあほなところです。自社でこんなコストのかかる工具を切削で作っている。 ドラッグリングソケット4101-1（2.7ｘ16.6）、4101-2（3.7×24）というのがあり、これを削って幅2mmにすれば使えそうだ。 清水のKo-kenにOEMで作らせれば2000円ぐらいで作れると思うけど。 |
|

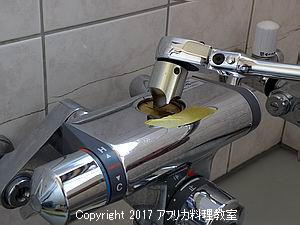

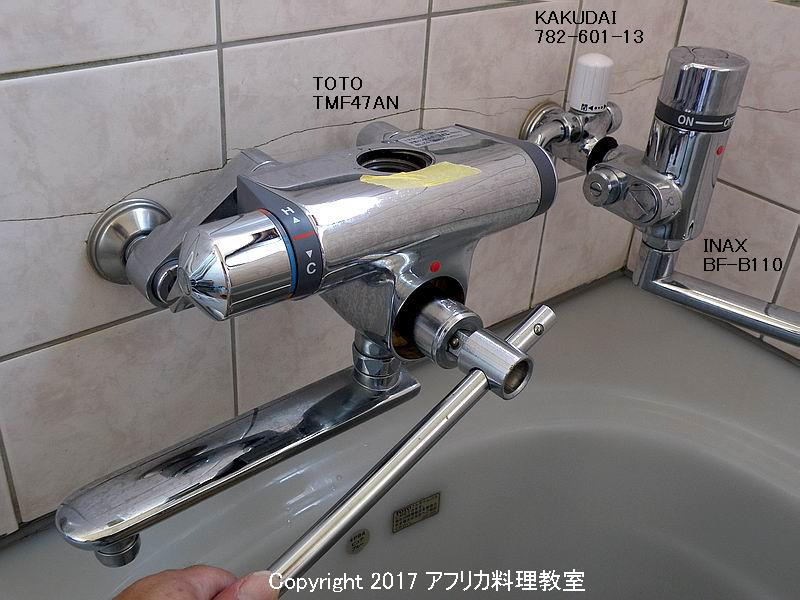

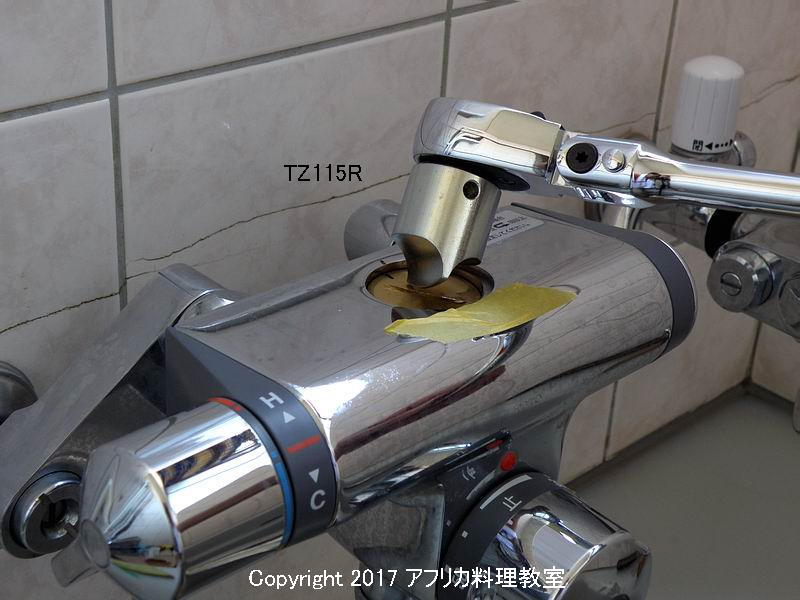

9.5sqのラチェットハンドルでようやく緩めることができた。 |
|

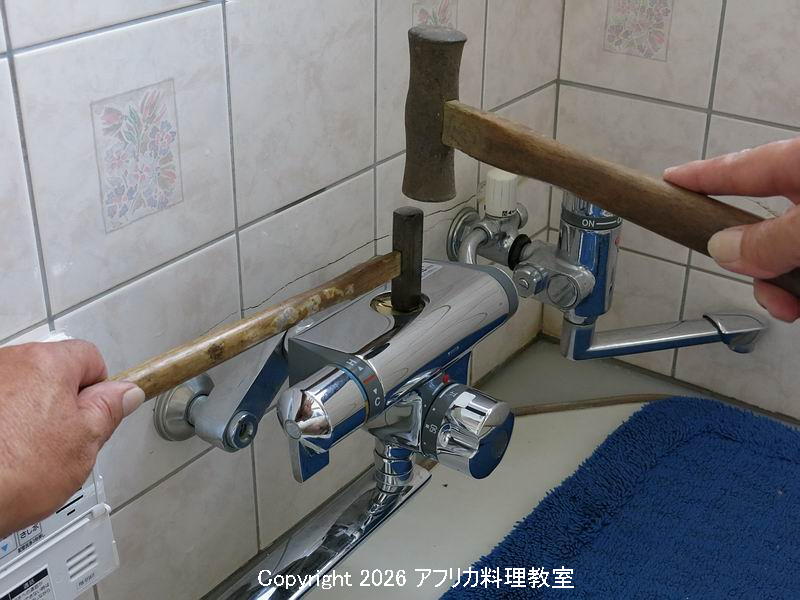

2026-5-30アドバイス 1回目の交換では、TZ115Rを使って緩めることができたが、2回目は全くダメ。 ねじ部に水さび、緑青が噛みこんでいる。 こういう場合は、小さい金槌をバルブカバーに当てがって、大きい金槌で小さい金槌を叩く。周囲6箇所ないし8箇所叩いてみる。いや12回ぐらい叩いたな。 そうすると容易に緩むのである。 TOTOのサービスマンはたぶんこのような手法で固くてなめそうになるねじを緩めていると思うが、交換部品の施工説明書には何にも書いてない。不親切なやつらだ。 |
|

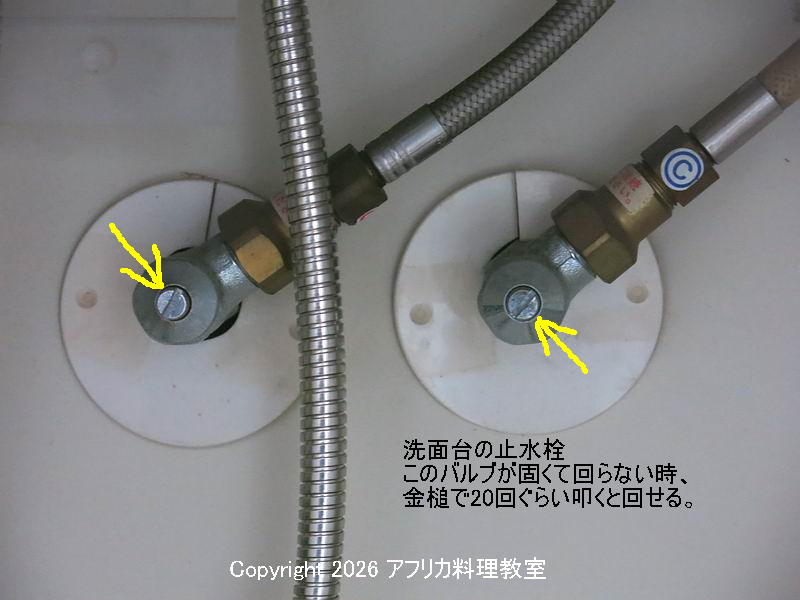

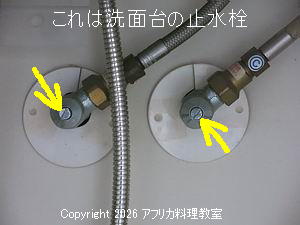

上の応用で、長期間触っていない洗面台やキッチンの止水栓。 マイナスドライバーやTOTOのステンレス板の開閉工具で回そうとしても固着して回せない。 そのため、メンテナンスの際には元栓を締めていたが、 金槌で20回ぐらい叩くと、こちらも容易に回せるようなった。 工事説明書には書いてないけど、水道屋は叩くことを知っているね。 |
|

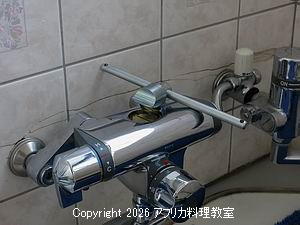

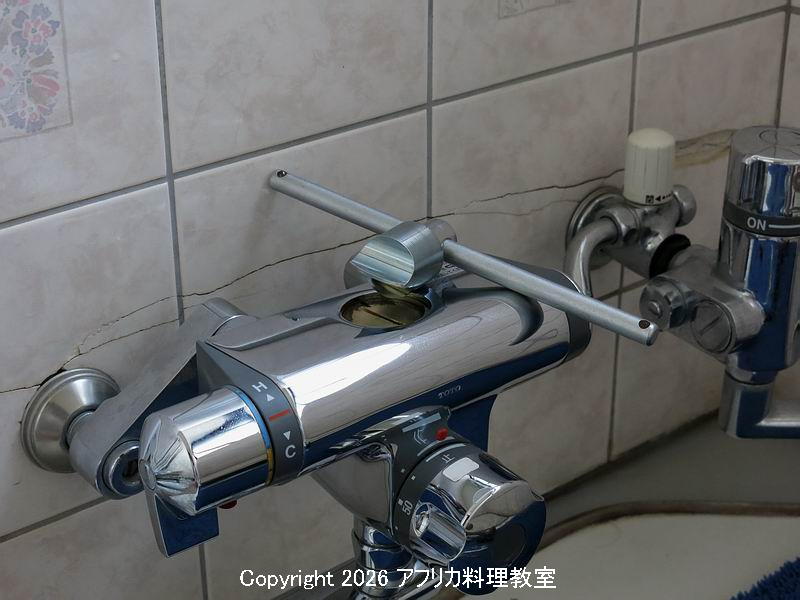

2026-5-30 ラチェットレンチよりも、T型スライディングハンドルを使うとすわりがよい。 |
|

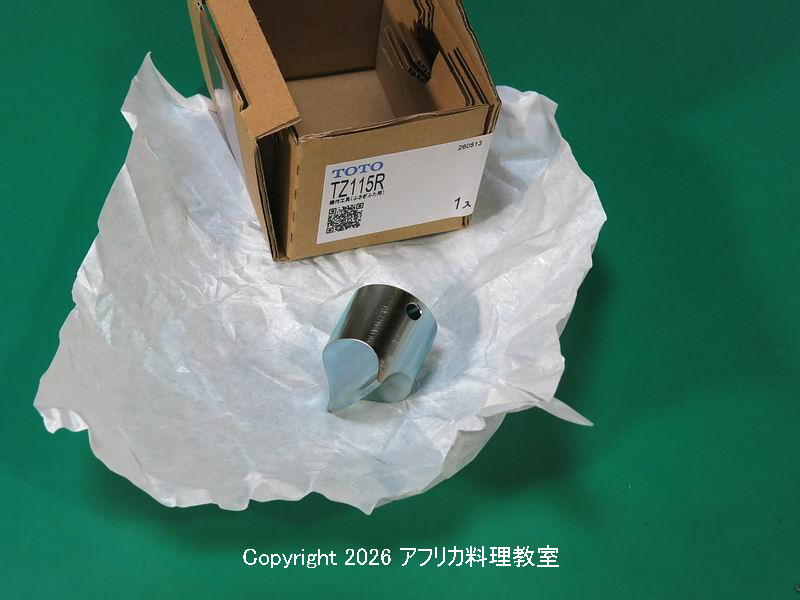

2026-5-30 実は以前に購入したTZ115R ふさぎふた用締付工具、箱はあったのだけど工具本体を無くしちゃって、また買ったんだよね。 RAKUTEN 埼玉県の設備プラザで送料込み5200円 |
無くしたTZ115R見つかったよ。
| |
|
2026-5-31 過去の写真を見返すと、キッチンの机で24mmディープソケットと一緒に映っていた写真があった。 一通り探してみたはずであったが、水道材料が入った段ボール箱を再びゴソゴソしてたら見つかった。 |
|
サランラップに包んで他の材料に隠れていた。 |
|

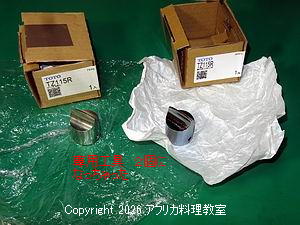

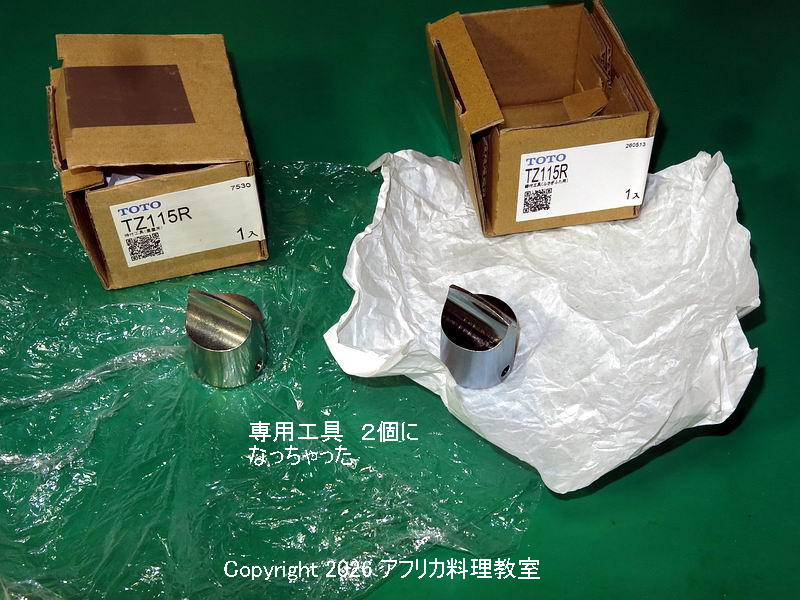

専用工具TZ115Rは２個持ちになってしまった。 買ったとたんに見つかるとは。もう少し落ち着いて冷静に探せばよかった。 小さい塊なのでまったく視界に入らなかった。 |
|

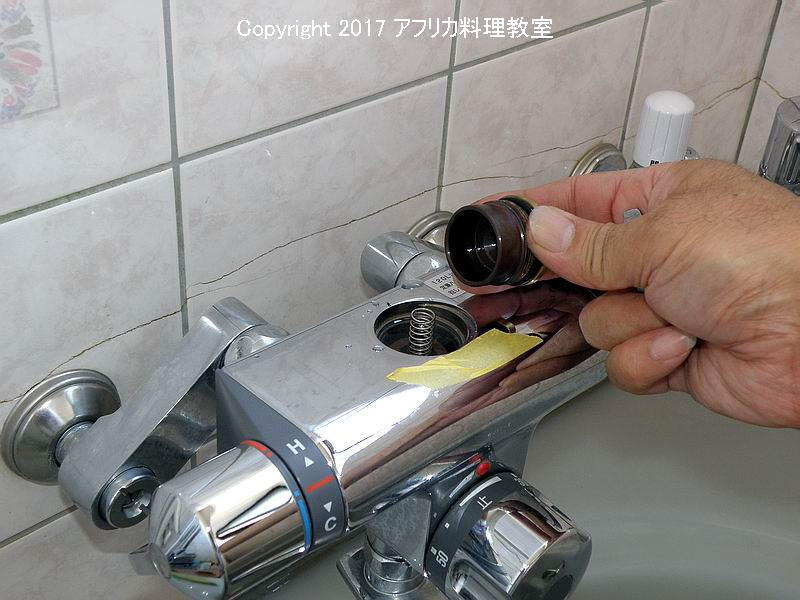

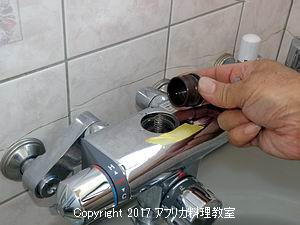

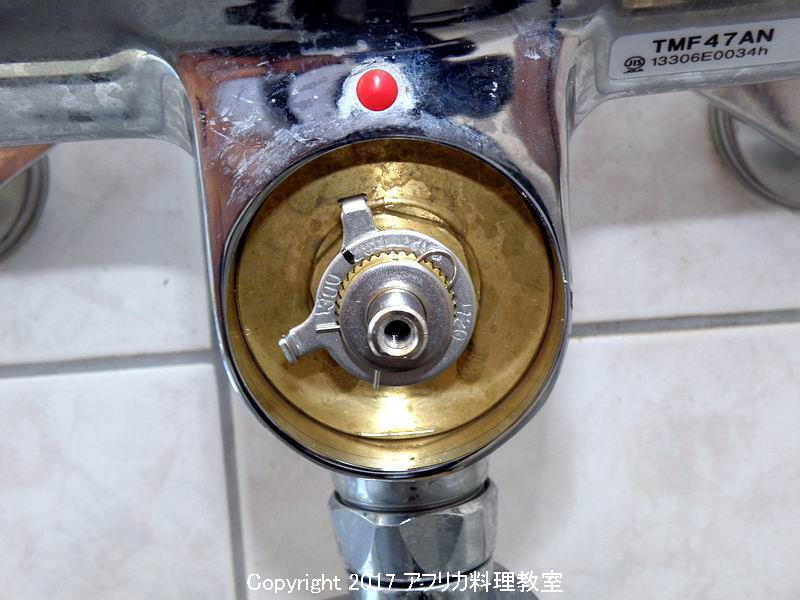

ようやくバルブカバーが外せました。 |
|

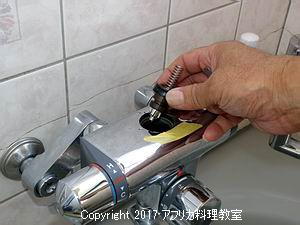

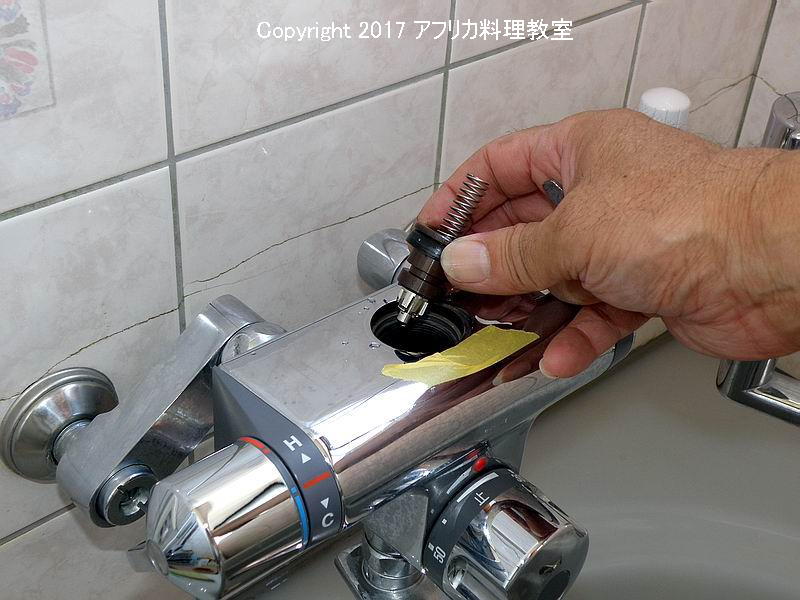

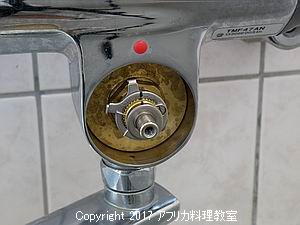

バルブ部を取り外します。 これを外してからでないと、定量止水ユニットが抜けない構造になってます。 |
| 続いてハンドル部を外します。 |
|

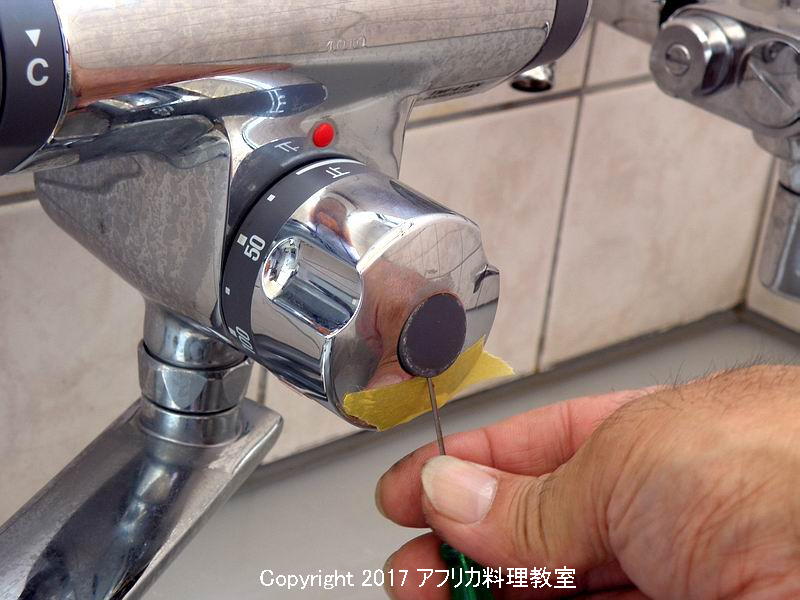

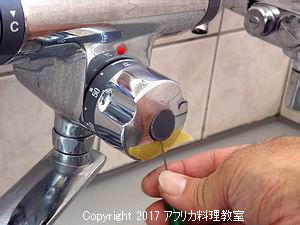

中心のキャップをこじって外して |
|

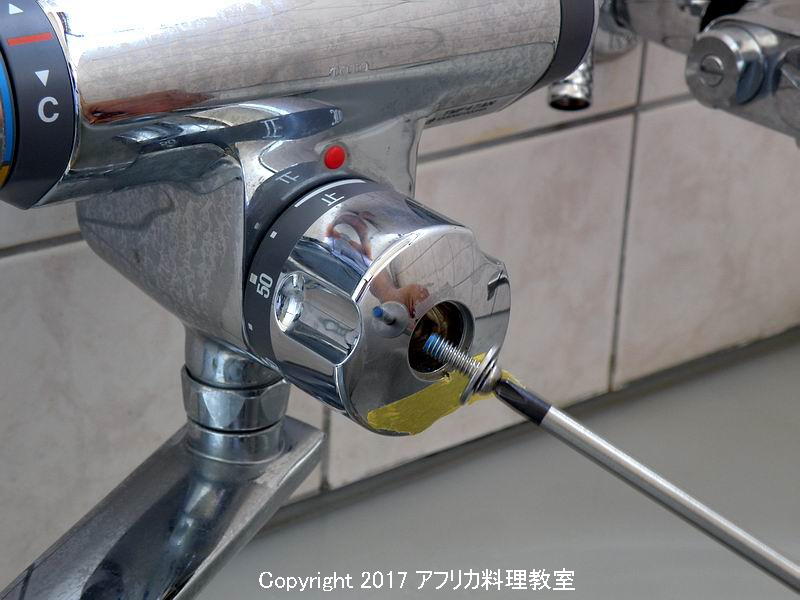

+No.2ドライバでねじを外します。 |
|

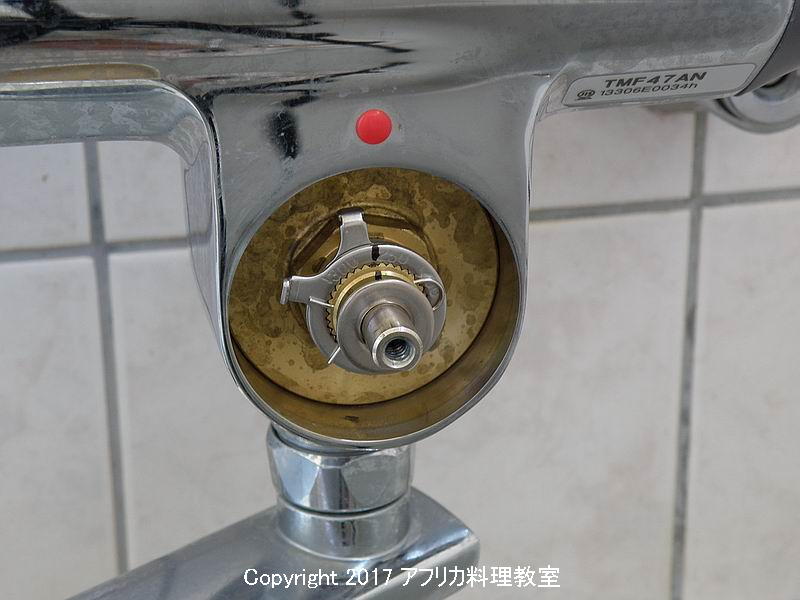

ハンドルを引っこ抜けば、ストッパB（目盛付手前）、ストッパA（奥）が現れます。 ワッシャを外し、ピンを引き抜き、ストッパも外します。 |
|

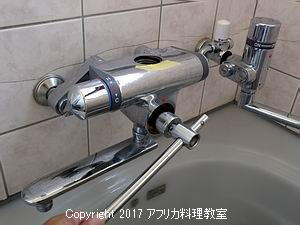

次はスピンドルガイドと呼ばれる2面幅24.2mmのナットを外すのですがなかなか外れません。 たいへん固く締まっており、ゆっくり回そうとすると、水栓本体も持ってかれます。コンと叩いて勢いをつけて手動インパクトレンチもどきの回し方をするとよいでしょう。 TOTOは、頭が悪いから、オーバートルクで締め付けているんだよ。水なんか漏れたって大したことないのに。 |

|
2026-5-30アドバイス 2回目の交換では、私はオーバートルクで締付けていないのに全く緩まない。 これは、ねじ部に水さび、緑青が噛みこんでいるからだ。 こういう場合は、スピンドルガイドにソケットレンチを当てがい、プラスチックハンマーでソケットレンチを5回叩く。 そうすると容易にゆるむ。 水まわりのねじが緩まない、水栓が回ってしまいトルクが掛けられない時は、ハンマーで叩いて内部に噛み込んだ錆の粉に振動を与えるのが良いみたい。 |
|

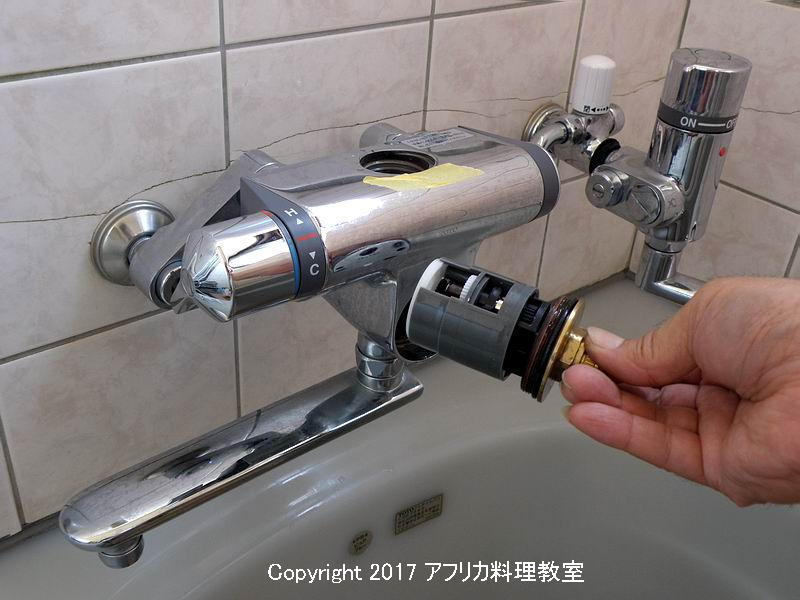

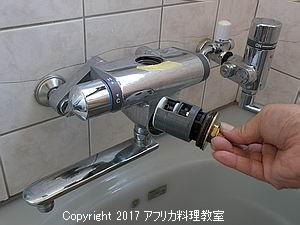

スピンドルガイドを緩めると、定量止水ユニット部ごと外れてきます。 |
|

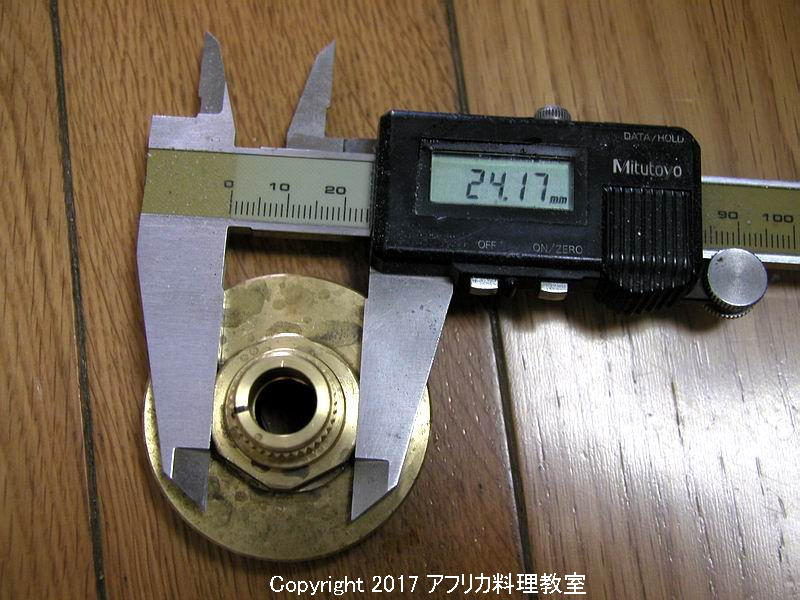

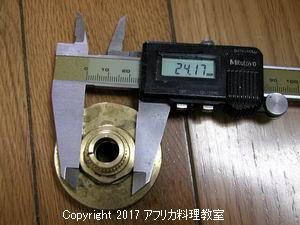

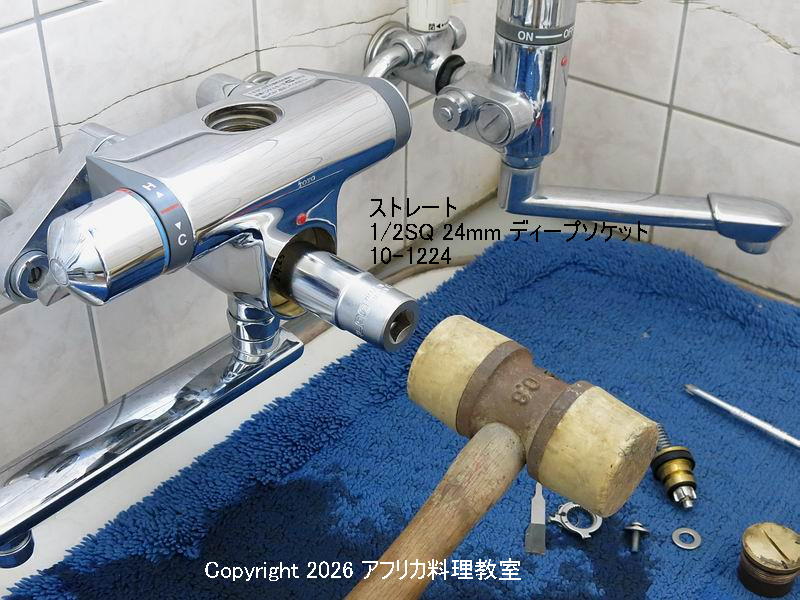

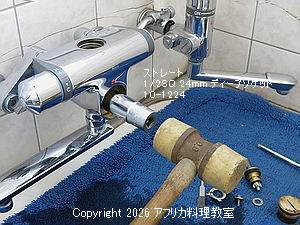

スピンドルガイドの六角ナット部2面幅を計ると24.17-24.20mm KTCの12.7sqソケットレンチB30-24は嵌りません。 ぼっこいガバガバの隙間が広いソケットレンチでないと嵌りません。 手持ちのぼっこいソケットでなんとか嵌りました。 12.7sqのドライブ側はシャフトと干渉して途中までしか嵌ってません。 ディープソケットか、75°メガネレンチで二面幅が24.25mm以上のものを選別して購入するとよいでしょう。 ストレートの1/2SQ 24mmディープソケット10-1224は24.3mmぐらいだったので、ぎりぎり嵌りました。 TOTOからはプラグレンチみたいな24.5mmのTZ8という専用工具が用意されてますが、柄が短いので、それで回すのも大変でしょう。 |
|

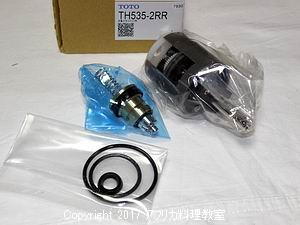

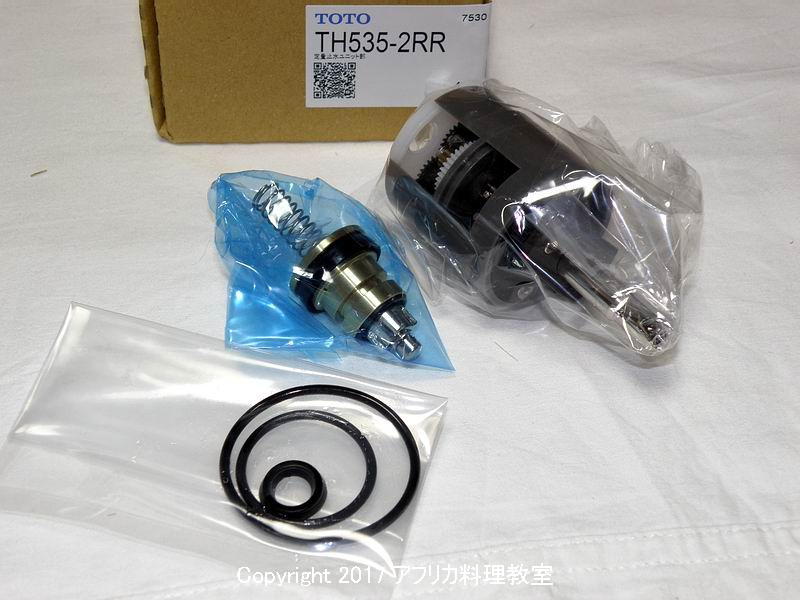

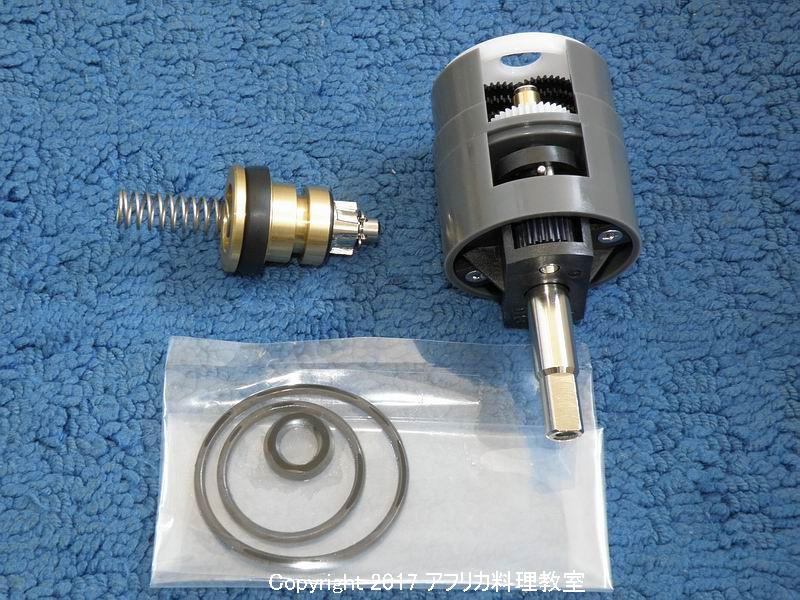

定量止水ユニット部 TH535-2RRの構成部品です。 定量止水ユニット、ピストンバルブ、Oリング3点、それに施工説明書がついてます。 NBRゴムは、酸素が炭素の共有結合の隣の結合の足を攻撃し、10年で劣化ボロボロになるので、既設のものが使えそうでも交換しておくこと。 |
|

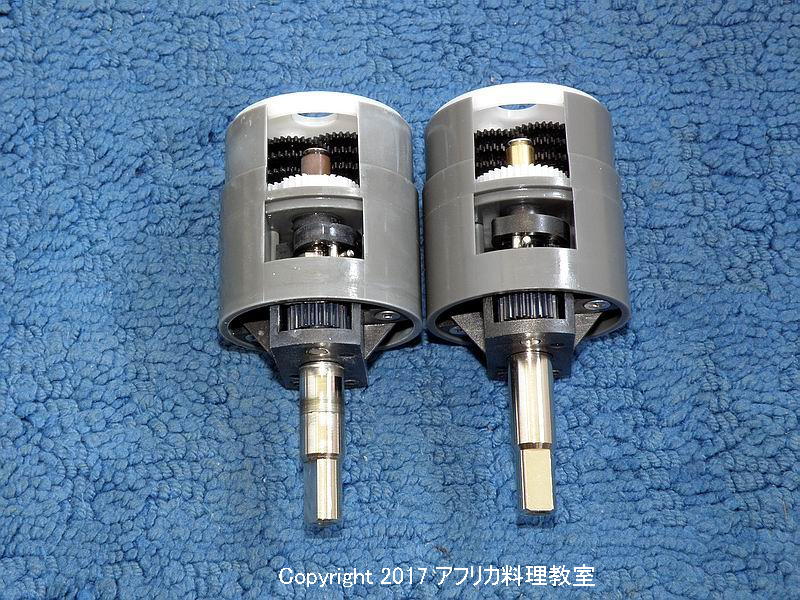

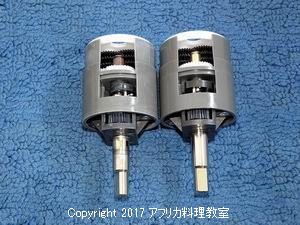

故障した定量止水ユニット(左）と新品（右）の比較。 故障品は白ギヤが欠けてます。 |
|

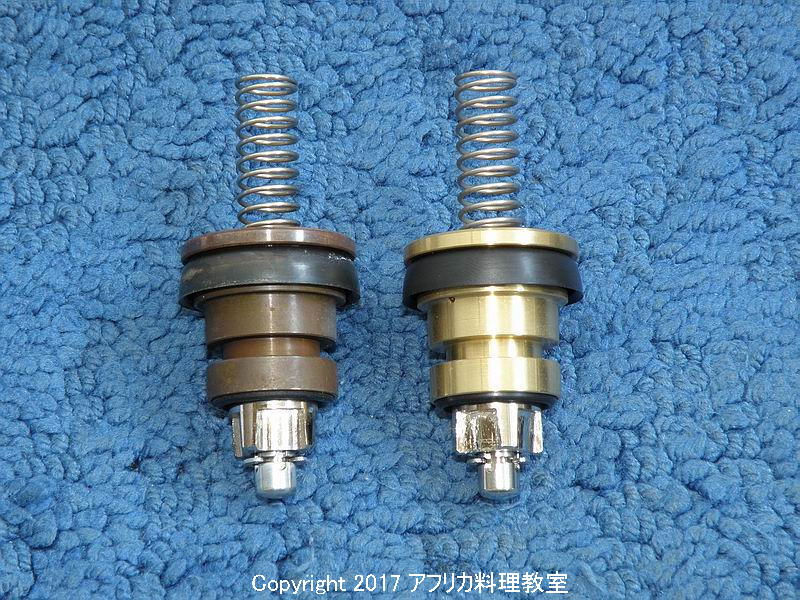

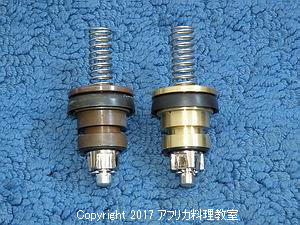

ピストンバルブ
古いほうは特に故障しているわけではありませんが、これを外さないことには、内部で干渉して定量止水ユニットを交換できないので、サービスパーツとして付属しているのでしょう。 これも交換しておきます。 |
|
あとは分解と逆の手順で、組みなおすだけです。 浴槽は200Lですので、ストッパBの位置を250→220ぐらいにして組み直します。 |
|

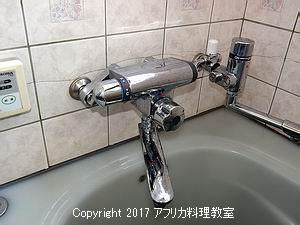

ちゃんと自動止水できるようになりました。 |
|
